NETWORKS WITH DC AND AC SOURCE

DAFTAR ISI

1. Tujuan

2. Alat dan Bahan

3. Dasar Teori

4. Percobaan dan Example

5. Video Simulasi dan Contoh Soal

6. Download File

 1. Tujuan [Kembali]

•  untuk menganalisis tegangan sumber AC
•  untuk menganalisis tegangan sumber DC
•  untuk mengetahui komponen yang bekerja ditegangan AC dan DC

2. Alat dan Bahan [Kembali]

• Aplikasi Proteus Suite 8.9

Adalah sebuah aplikasi PCB yang berguna untuk mengetahui bahwa rangkaian yang telah dibuat itu sudah benar atau belum sebelum rangkaian tersebut dicetak

• Sumber AC

        Sumber yang dapat mengalir dari arus AC

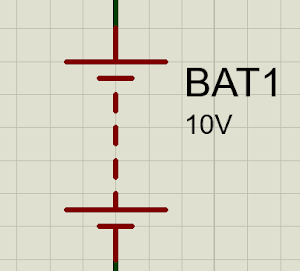

• Sumber DC

        Sumber yang dapat mengalir dari arus DC

• Resistor


Sebagai penghambat arus yang memiliki tegangan dan nilai tertententu

• Dioda

Komponen yang aktif dari dua kutub yang bersifat semikonduktor yang memperoleh arus listrik dan mengalir kesatu arah

• Voltmeter dan Amperemeter

Alat untuk mengukur arus listrik dan tengangan

Voltmeter

Amperemeter

• Ground

Sebuah titik umum atau tegangan yang memiliki potensial sama dengan nol dan bersifat relatif

3. Dasar Teori  [Kembali]

• Arus DC

Adalah arus yang mengalir secara searah dan memiliki kecenderungan jika positif maka positif seterusnya begitupun sebaliknya

• Arus AC

Adalah arus yang mengalir secara bolak balik dan memiliki kecenderungan polar artinya tidak menentu kadang bisa dipositif bisa juga dinegtif

• Theorema Superposisi

Menyatakan bahwa tegangan pada(atau arus yang melalui) sebuah elemen dalam rangkaian linear adalah penjumlahan dari tegangan pada(atau arus yang melalui) sebuah elemen untuk tiap sumber tegangan(atau arus) yang aktif sendiri



4. Percobaan dan Example [Kembali]

Percobaan Rangkaian:

• Rangkaian 1

• Rangkaian 2

• Rangkaian 3

• Rangkaian 4

 Example:

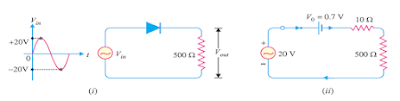

a. Sebuah rangkaiansering dengan tegangan AC yang memiliki nilai puncak 20V dan nilai beban dari dioda dan resistansi adalah 500 ohm . Apabila hambatan maju dioda adalah 10 ohm, tentukan arus puncak yang melewati dioda?

jawab:

tegangan input puncak: 20V

tahanan maju: 10ohm

resistansi beban:500ohm

tegangan:0.7V

Arus puncak akan melalui dioda  pada saat tegangan input mencapai puncak positif yaitu Vin = VF = 20 V.

b.Temukan arus yang melalui dioda di sirkuit yang ditunjukkan pada gambar.

jawab:

c. Tentukan arus melalui setiap dioda dalam rangkaian yang ditunjukkan pada gambar menggunakan model yang disederhanakan. Asumsikan dioda serupa.

jawab:

kedua dioda dibias maju menggunakan model yang disederhanakan

 tanganan kirchoff ke loop ABCD maka:

Problem:

a. Diketahui angka yang ditunjukkan oleh voltmeter AC memiliki jarak 60. Jika Batas ukurnya 300 Volt, maka tentukan besar tegangannya ketika dilakukan pengukuran tersebut?

jawab:

V = (300/120) x 60= 150 V

Jadi besar tegangan ketika dilakukan pengukuran tersebut ialah 150 V.

b. Diketahui suatu alat pemanas air memiliki besar daya 180 Watt, 200 Volt. Apabila pemanas ini terpasang dalam sumber tegangan 100 Volt, maka tentukan besar daya listrik yang terserap?

jawab:

Untuk menyelesaikan soal tersebut, kita dapat membandingkan persamaan pada daya listriknya sepeti dibawah ini:

P1 / P2 = V1 / V2

180 Watt / P2 = 200 Volt / 100 Volt

180 Watt / P2 = 2

P2 = 180 Watt/ 2

P2 = 90 Watt

Jadi besar daya listrik yang terserap ialah 90 Watt.

c. Tentukan arus yang mengalir di AB

jawab:

5. Video Simulasi dan Contoh Soal [Kembali]

Video Simulasi:

Rangkaian 1:

Rangkaian 2:

Rangkaian 3:

Rangkaian 4:

Contoh Soal:

     a. Satuan arus balik pada dioda adalah

         a) kA
         b) mA
         c) μA
         d) A

       Jawaban : (c)

      b. Rasio resistansi mundur dan resistansi maju dari dioda germanium adalah sekitar

        a) 1 : 1
        b) 100 : 1
        c) 1000 : 1
        d) 40,000 : 1

      Jawaban : (d)

     c. Ketika arus dioda besar, biasnya adalah

       a) Maju
       b) Terbalik
       c) Buruk
       d) Mundur

     Jawaban : (a)

6. Download File [Kembali]

• Video Simulasi Rangkaian 1 Unduh Disini
• Video Simulasi Rangkaian 2 Unduh Disini

• Video Simulasi Rangkaian 3 Unduh Disini
• Video Simulasi Rangkaian 4 Unduh Disini

• Gambar Rangkaian 1 Unduh Disini
• Gambar Rangkaian 2 Unduh Disini
• Gambar Rangkaian 3 Unduh Disini
• Gambar Rangkaian 4 Unduh Disini
• File Rangkaian Proteus Unduh Disini

• Datasheet Voltmeter Unduh Disini
• Datasheet Resistor Unduh Disini
