1. Tujuan [Kembali]
- Mampu menjelaskan dan memahami prinsip kerja komparator non-inverting
- Mampu mengaplikasikan komparator non-inverting
- Mampu menghitung tegangan nilai arus komparator non-inverting
2. Alat dan Bahan [Kembali]
a. Alat
1. F356
- Sine
- DC
.png)
3. Dasar Teori [Kembali]
a. Resistor
Resistor adalah komponen elektronika pasif yang memiliki nilai resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur arus listrik dalam suatu rangkaian elektronika. Satuan Resistor adalah Ohm (simbol: Ω) yang merupakan satuan SI untuk resistansi listrik. Resitor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan hukum Ohm (V = I.R ).
Cara menghitung nilai resistansi resistor dengan gelang warna:
1. Masukkan angka langsung dari kode warna gelang pertama.
2. Masukkan angka langsung dari kode warna gelang kedua.
3. Masukkan angka langsung dari kode warna gleang ketiga.
4. Masukkan jumlah nol dari kode warna gelang ke-4 atau pangkatkan angka tersebut dengan 10 (10^n), ini merupakan nilai toleransi dari resistor.
Masukkan angka langsung dari kode warna Gelang ke-1 (pertama)
Masukkan angka langsung dari kode warna Gelang ke-2
Masukkan Jumlah nol dari kode warna Gelang ke-3 atau pangkatkan angka tersebut dengan 10 (10n)
Merupakan Toleransi dari nilai Resistor tersebut
Contoh :
Gelang ke 1 : Coklat = 1
Gelang ke 2 : Hitam = 0
Gelang ke 3 : Hijau = 5 nol dibelakang angka gelang ke-2; atau kalikan 105
Gelang ke 4 : Perak = Toleransi 10%
Maka nilai Resistor tersebut adalah 10 * 105 = 1.000.000 Ohm atau 1 MOhm dengan toleransi 10%.
b. Amplifier
Sebuah sirkuit amplifier yang ada menguatkan arus yang masuk pada material pyroelectric
c.Komparator
Setelah dikuatkan oleh amplifier kemudian arus dibandingkan oleh komparator sehingga mengahasilkan output.
Operasional amplifier (Op-Amp) adalah suatu penguat berpenguatan tinggi yang erintegrasi dalam sebuah chip IC yang memiliki dua input inverting dan non-inverting dengan sebuah terminal output, di mana rangkaian umpan balik dapat ditambahkan untuk mengendalikan karakteristik tanggapan keseluruhan pada operasional amplifier (Op-Amp). Prinsip kerja sebuah operasional Amplifier (Op-Amp) adalah membandingkan nilai kedua input (input inverting dan input non-inverting), apabila kedua input bernilai sama maka output Op-Amp tidak ada (nol) dan apabila terdapat perbedaan nilai input keduanya maka output Op-Amp akan memberikan tegangan output. Operasional amplifier (Op-Amp) dibuat dari penguat diferensial dengan 2 input. Sebuah rangkaian komparator pada Op-Amp akan membandingkan tegangan yang masuk pada satu saluran input dengan tegangan pada saluran input yang lain, yang disebut tegangan referensi.
d. Relay
Relay merupakan komponen elektronika berupa saklar atau swirch elektrik yang dioperasikan secara listrik dan terdiri dari 2 bagian utama yaitu Elektromagnet (coil) dan mekanikal (seperangkat kontak Saklar/Switch). Komponen elektronika ini menggunakan prinsip elektromagnetik untuk menggerakan saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Berikut adalah simbol dari komponen relay.
Pada dasarnya, Relay terdiri dari 4 komponen dasar yaitu :
1. Electromagnet (Coil)
2. Armature
3. Switch Contact Point (Saklar)
4. Spring
Kontak Poin (Contact Point) Relay terdiri dari 2 jenis yaitu :
- Normally Close (NC) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi CLOSE (tertutup)
- Normally Open (NO) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi OPEN (terbuka)
e. Dioda
Diode (diode) adalah komponen elektronika aktif yang terbuat dari bahan semikonduktor dan mempunyai fungsi untuk menghantarkan arus listrik ke satu arah tetapi menghambat arus listrik dari arah sebaliknya. Berikut ini adalah fungsi dari dioda antara lain:
• Untuk alat sensor panas, misalnya dalam amplifier.
• Sebagai sekering(saklar) atau pengaman.
• Untuk rangkaian clamper dapat memberikan tambahan partikel DC untuk sinyal AC.
• Untuk menstabilkan tegangan pada voltage regulator
• Untuk penyearah
• Untuk indikator
• Untuk alat menggandakan tegangan.
• Untuk alat sensor cahaya, biasanya menggunakan dioda photo.
Simbol dioda adalah :
Untuk menentukan arus zenner berlaku persamaan:
Pada grafik terlihat bahwa pada tegangan dibawah ambang batas tegangan mundur (reverse) sebuah dioda akan tembus (menghantar) dan tidak bisa menahan lagi. Batas ini disebut dengan area tegangan breakdown dioda. Kondisi dioda pada area ini adalah tembus atau menghantar dan tidak menghambat. Kemudian pada level tegangan diantara tegangan breakdown dan tegangan forward terdapat area tegangan reverse dan tegangan cut off. Pada area ini kondisi dioda adalah menahan atau tidak mengalirkan arus listrik.
Vref = bertegangan negatif
Rangkaian detektor inverting dengan tegangan input Vi berupa
gelombang segitiga dan tegangan referensi Vref < 0 Volt adalah seperti gambar 72.
4. Percobaan [Kembali]
- Buka aplikasi proteus
- Pilih komponen yang dibutuhkan, pada rangkaian ini dibutuhkan komponen LF356, Sine,DC
- Rangkai setiap komponen menjadi rangkaian sesuai gambar
- Jalankan simulasi rangkaian.
- Rangkaian Simulasi

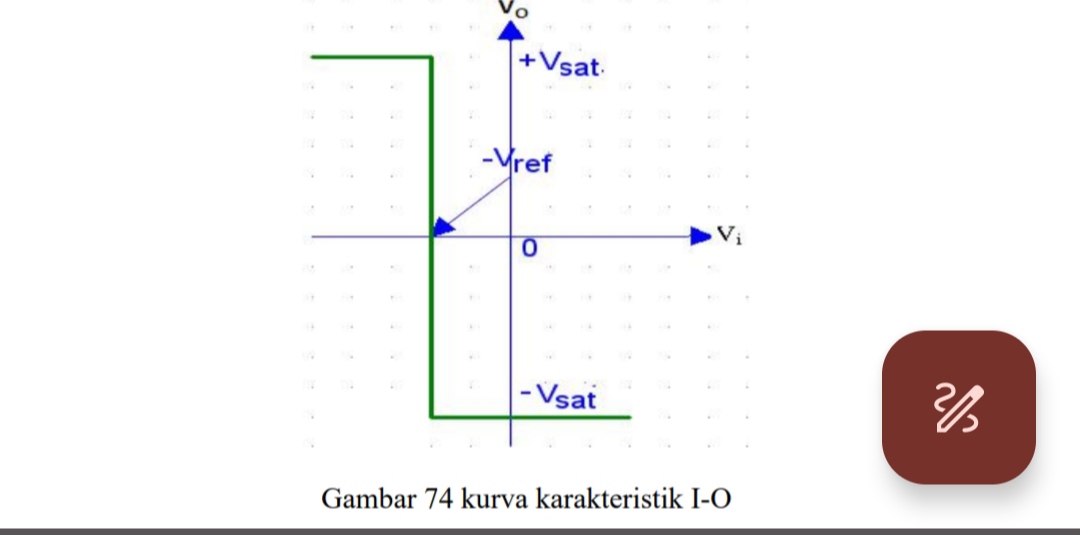

- Prinsip Kerja : Pada rangkaian Non-Inverting Comparator, jika Vin lebih besar dari Vref, maka tegangan output adalah +Vsat (mendekati tegangan +VCC). Jika Vin lebih kecil dari Vref, maka tegangan output adalah -Vsat (mendekati tegangan -VEE).
5. Video Simulasi [Kembali]
6. Download [Kembali]
- Download HTML klik disini
- Download File Rangkaian klik disini
- Download Video Simulasi klik disini
- Download Datasheet LF356 klik disini
- Download Datasheet Resistor klik disini
- Download Datasheet Sine klik disini
- Download Datasheet Osiloskop klik disini
