DAFTAR ISI

1. Soal

2. Prinsip kerja

3. Video Simulasi

4. Download File

1. Soal [Kembali]

1. Jelaskan pengertian dari filter dan sebutkan jenis-jenis filter!

Jawab:

Filter adalah suatu rangkaian yang dapat mentransmisikan sinyal masukan dengan pita frekuensi tertentu (bandpass) dan melemahkan sinyal masukan dengan pita frekuensi lain (bandstop). Filter bisa disebut juga rangkaian yang dapat memilih frekuensi sehingga dapat mentransmisikan frekuensi yang diinginkan dan mempertahankan atau menghilangkan frekuensi lainnya. Jaringan filter bisa aktif atau pasif

Klasifikasi atau Jenis Filter :

a. Berdasarkan sifat penguatannya, filter bisa diklasifikasikan :

Filter Aktif

Filter aktif adalah rangkaian filter yang terdiri dari komponen pasif dan aktif atau berisi komponen aktif seperti transistor, rangkaian terpadu, dll. Keunggulan filter aktif adalah kemiringannya lebih curam, tidak terpengaruh beban, dan faktor kualitasnya dapat ditingkatkan. Kerugian dari filter aktif adalah terdiri dari banyak elemen dan membutuhkan energi.

Filter Pasif

Filter pasif merupakan rangkaian filter yang hanya terdiri dari komponen pasif seperti resistor, kapasitor atau induktor. Keuntungan filter pasif adalah tidak memerlukan daya, komponennya sedikit, dan rangkaiannya sederhana. Kerugian dari filter pasif adalah bahwa mereka memiliki kemiringan yang lebih datar di bawah beban.

b. Berdasarkan daerah frekuensi

Low Pass Filter (LPF)

LPF merupakan filter yang merespon lewatnya sinyal pada frekuensi di bawah frekuensi cutoff (Fc) dan reduksi sinyal pada frekuensi di atas frekuensi cutoff.

High Pass Filter (HPF)

Filter ini memiliki respon meloloskan sinyal dengan frekuensi diatas frekuensi cut off (Fc) dan meredam sinyal yang memiliki frekuensi dibawah frekuensi cut off.

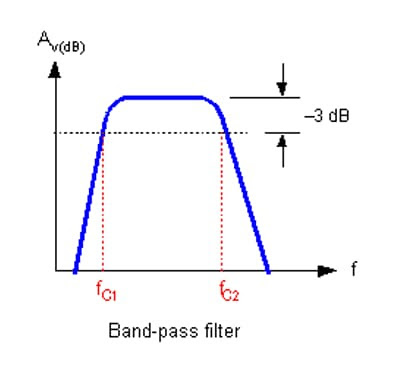

c. Band Pass Filter (BPF)

Filter ini gabungan filter HPF dan LPF sehingga memiliki respon meloloskan sinyal dengan frekuensi diantara frekuensi cut off (Fc1 dan Fc2) dan meredam sinyal yang memiliki frekuensi diluar frekuensi cut off.

d. Band Stop Filter (BSF)

Filter BSF adalah gabungan filter LPF dan HPF sehingga memiliki respon meloloskan sinyal dengan frekuensi diluar frekuensi cut off dan meredam sinyal yang memiliki frekuensi diantara frekuensi cut off (Fc1 dan Fc2).

2. Bagaimana prinsip kerja dari Low Pass Filter (LPF) dan High Pass Filter (HPF)?

Jawab :

a) High Past Filter

Prinsip kerja high-pass filter adalah memanfaatkan sifat dasar komponen C dan R, dengan C lebih mudah melewatkan sinyal AC sesuai dengan nilai reaktansi kapasitifnya, dan komponen R lebih mudah melewatkan sinyal frekuensi rendah. Prinsip kerja rangkaian high-pass filter (HPF) dengan RC dapat digambarkan sebagai berikut: jika diberikan sinyal input pada rangkaian high-pass filter ini dengan frekuensi diatas frekuensi cut-off (ωc), maka sinyalnya adalah diberikan. ditransfer melalui komponen C ke output rangkaian. Kemudian pada Jika frekuensi sinyal input yang diberikan ke rangkaian high-pass filter lebih rendah dari frekuensi cut-off (ωc), maka sinyal input dilemahkan melalui frekuensi resonansi filter ke ground. filter high-pass yang memantau nilai konstanta waktu (τ ) dari rangkaian RC.

b) Low Pass Filter

Sinyal input dihubungkan secara paralel dengan kapasitor C, sehingga sinyal input dengan frekuensi di bawah frekuensi cutoff ditransmisikan dan, sebaliknya, di-ground-kan di atas frekuensi cutoff. Jika frekuensi sinyal yang mengalir melalui kapasitor semakin tinggi maka kapasitansi kapasitor semakin rendah

3. Apa yang dimaksud dengan frekuensi cut-off dan jelaskan persamaannya?

Jawab :

Frekuensi cut off adalah frekuensi yang menjadi batas untuk melewatkan atau menghalangi sinyal masukan yang mempunyai frekuensi yang lebih tinggi maupun frekuensi yang lebih rendah dari frekuensi cut off.

Di mana:

- fc adalah frekuensi cut-off,

- R adalah resistansi dalam sirkuit, dan

- C adalah kapasitansi dalam sirkuit.

4. Gambarkan rangkaian dan grafik respon dari Low Pass Filter (LPF)?

Jawab :

5. Gambarkan rangkaian dan grafik respon dari High Pass Filter (HPF)?

Jawab :

2. Prinsip Kerja [Kembali]

Low Pass Filter

Rangkaian ini terdiri dari 1 amplifier, 1 osiloskop, 1 generator sinyal, 2 resistor dan 1 kapasitor.

Sinyal masukan diparalelkan dengan kapasitor C sehingga sinyal masukan yang frekuensinya di bawah frekuensi cut-off dan sebaliknya yang berada di atas frekuensi cut-off di-ground-kan. Jika frekuensi sinyal yang melewati kapasitor lebih tinggi, kapasitansi kapasitor lebih rendah

High Pass Filter

Rangkaian ini terdiri dari 1 amplifier, 1 generator sinyal, 1 kapasitor dan 2 resistor. Prinsip kerja rangkaian high-pass filter (HPF) adalah sebagai berikut, jika diberikan sinyal input pada rangkaian high-pass filter ini dengan frekuensi diatas frekuensi cut-off (ωc), maka sinyalnya adalah diberikan. ditransfer melalui komponen C ke output rangkaian. Kemudian pada Jika frekuensi sinyal input yang diberikan ke rangkaian high-pass filter lebih rendah dari frekuensi cut-off (ωc), maka sinyal input dilemahkan melalui frekuensi resonansi filter ke ground. filter high-pass yang mengontrol nilai konstanta waktu (τ ) dari rangkaian RC.
