DAFTAR ISI

1. Jurnal

2. Alat dan Bahan

3. Rangkaian Simulasi

4. Prinsip Kerja Rangkaian

5. Video Rangkaian

6. Analisa

7. Link Download

1. Jurnal [Kembali]

Percobaan 2a

2. Alat dan Bahan [Kembali]

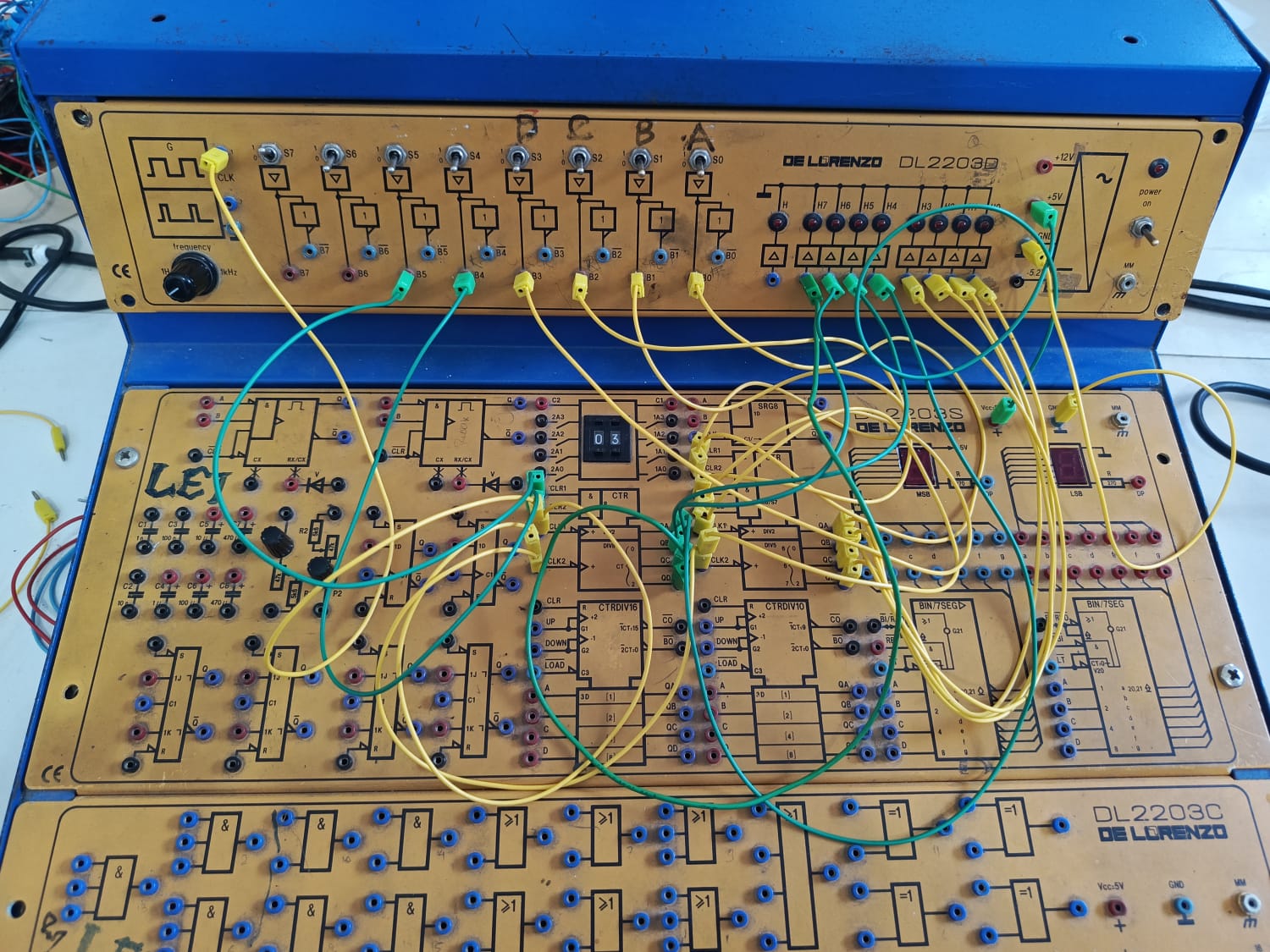

Panel DL 2203C
Panel DL 2203D
Panel DL 2203S
Jumper

3. Rangkaian Simulasi [Kembali]

4. Prinsip Kerja Rangkaian [Kembali

Pada rangkaian ini terdapat SW-SPDT, IC 74LS90 dan 7493, dan LED sebagai output akhir yang berfungsi untuk menampilkan angka perhitungan dari counter. Rangkaian ini termasuk ke dalam rangkaian counter asyncronous karena hanya flip-flop pertama yang mendapatkan sinyal clock, sedangkan flip-flop selanjutnya input clock berdasarkan output dari flip-flop sebelumnya. Pada rangkaian ini, dapat dilihat bahwa inputan clocknya memiliki prinsip kerja aktif low, sehingga keluarannya akan berubah saat inputan clocknya mencapai fall time yaitu dari 1 ke 0. Saat inputan ic counter ini divariasikan, maka akan menghasilkan keluaran sesuai dengan perubahan inputan clock.

Pada rangkaian percobaan 2a, CKA dan CKB sama sama dihubungkan ke sinyal clock, namun kaki CKB tidak terhubung dengan output Q0 dan output QA, sehingga akan menghasilkan perhitungan yang acak atau tidak berurutan. Hal ini dikarenakan input yang diberikan secara bersamaan dan CKB hanya memengaruhi output Q1,Q2,Q3 dan QB, QC, QD sehingga menyebabkan perhitungannya tidak beraturan.
