LAPORAN AKHIR MODUL 4 - LPF-20dB

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Jurnal

2. Prinsip Kerja

3. Video Percobaan

4. Analisa

5. Video Penjelasan

6. Download File

1. Jurnal[Kembali]

2. Prinsip Kerja[Kembali]

Pada rangkaian diatas dapatkit lihat sinyal input diparalelkan dengan kapasitor C mengakibatkan sinyal input yang berfrekuensi dibawah frekuensi cut-off akan dilewatkan dan sebaliknya diatas frekuensi cut-off akan digroundkan . Apabila sinyal yang lewat di kapasitor semakin besar frekuensinya maka kapasitansi kapasitor semakin kecil dan sesuai dengan rumus kapasitor terhadap frekuensi seperti berikut:

Dari rangkaian dapat dilihat bahwa rangkaina ini merupakan rangkaian amplifier karena memakai feedback negatif tetapi rangkaian filter ACL –nya sama dengan satu ( ACL » 1, butterworth filter). Dengan tegangan input Vi maka tegangan di titik A adalah:

Misalkan memakai op-amp ideal maka Ed=0 sehingga Vo = VA Jadi :

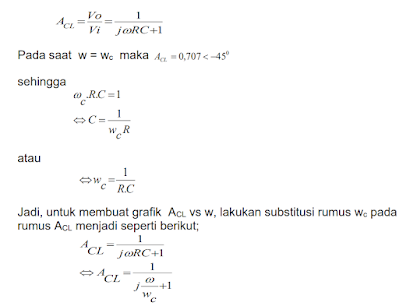

Berikut, variasi nilai w terhadap nilai wc yang ditunjukkan pada tabel. Adapun langkah-langkah perancangan LPF -20dB/dec adalah seperti berikut :

Tabel  Besarnya ACL terhadap nilai w pada LPF -20 dB/dec

No.	W	ACL=1/(j(w/wc)+1)	Sudut phasa (deg) = arctg(b/a)
1	0	1	0
2	0,1 wc	1	-6
3	0,25 wc	0,97	-14
4	0,5 wc	0,89	-27
5	1 wc	0,707	-45
6	2 wc	0,445	-63
7	5 wc	0,2	-79
8	10wc	0,1	-84

3. Video Percobaan[Kembali]

:

4. Analisa[Kembali]

Analisa prinsip kerja dari LPF-20Db berdasarkan tegangan input, output, frekuensi cut off, dan gelombang hasil percobaan !

Jawab :

    a.Tegangan Input (Vin):

    Tegangan input (Vin) adalah sinyal yang akan di-filter oleh LPF. Sinyal ini terdiri dari berbagai frekuensi, tetapi LPF hanya akan meloloskan sinyal dengan frekuensi rendah untuk melewati.

    b.Tegangan Output (Vout):

    Tegangan output merupakan sinyal keluaran dari LPF setelah proses penyaringan. Prinsip kerja LPF adalah untuk melewatkan frekuensi rendah dari sinyal input dengan amplitudo yang hampir sama dengan input, sedangkan frekuensi tinggi akan dihilangkan. Yang akan menghasilkan komponen frekuensi rendah yang lebih banyak.

    c. Frekuensi Cutoff (Fc):

    Frekuensi cutoff (Fc) adalah frekuensi yang respons LPF  mengurangi amplitudo sinyal secara signifikan. Di bawah Fc, sinyal melewati LPF dengan sedikit penurunan amplitudo, sementara di atas Fc, amplitudo sinyal akan mulai turun secara signifikan. Fc adalah parameter yang dapat disesuaikan didalam  LPF dan untuk  menentukan batasan frekuensi sinyal yang akan diloloskan atau dihilangkan oleh LPF.

    d. Gelombang Hasil Percobaan

    Hasil gelombang dari percobaan LPF  menunjukkan bagaimana sinyal input berubah setelah melewati LPF. Pada grafik gelombang hasil percobaan, kita dapat melihat  sinyal input yang memiliki frekuensi di bawah Fc, maka sinyal output akan hampir sama bentuknya dengan input. Namun, jika sinyal input memiliki frekuensi lebih dari Fc, maka sinyal output akan mengalami penurunan amplitudo, sehingga bentuk gelombangnya menjadi landai.

Data Perhitungan

5. Video Penjelasan[Kembali]

6. Download File[Kembali]
